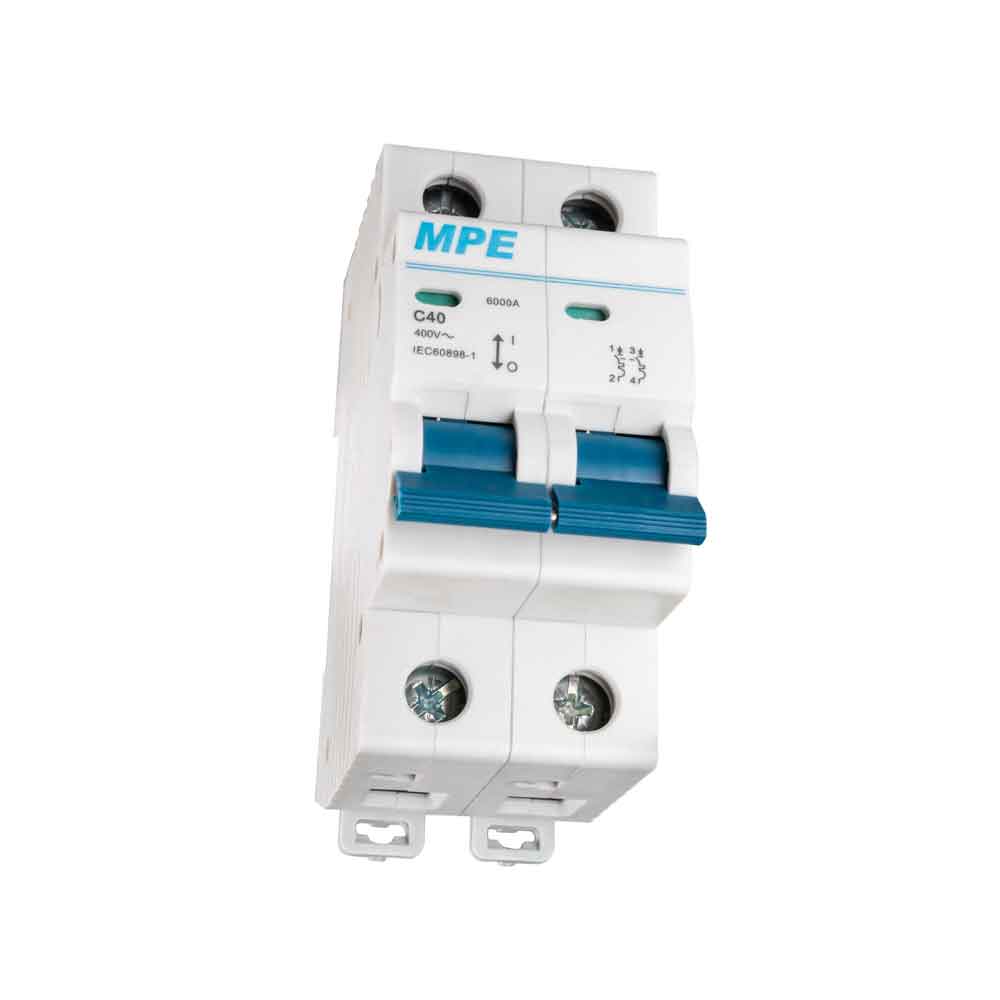

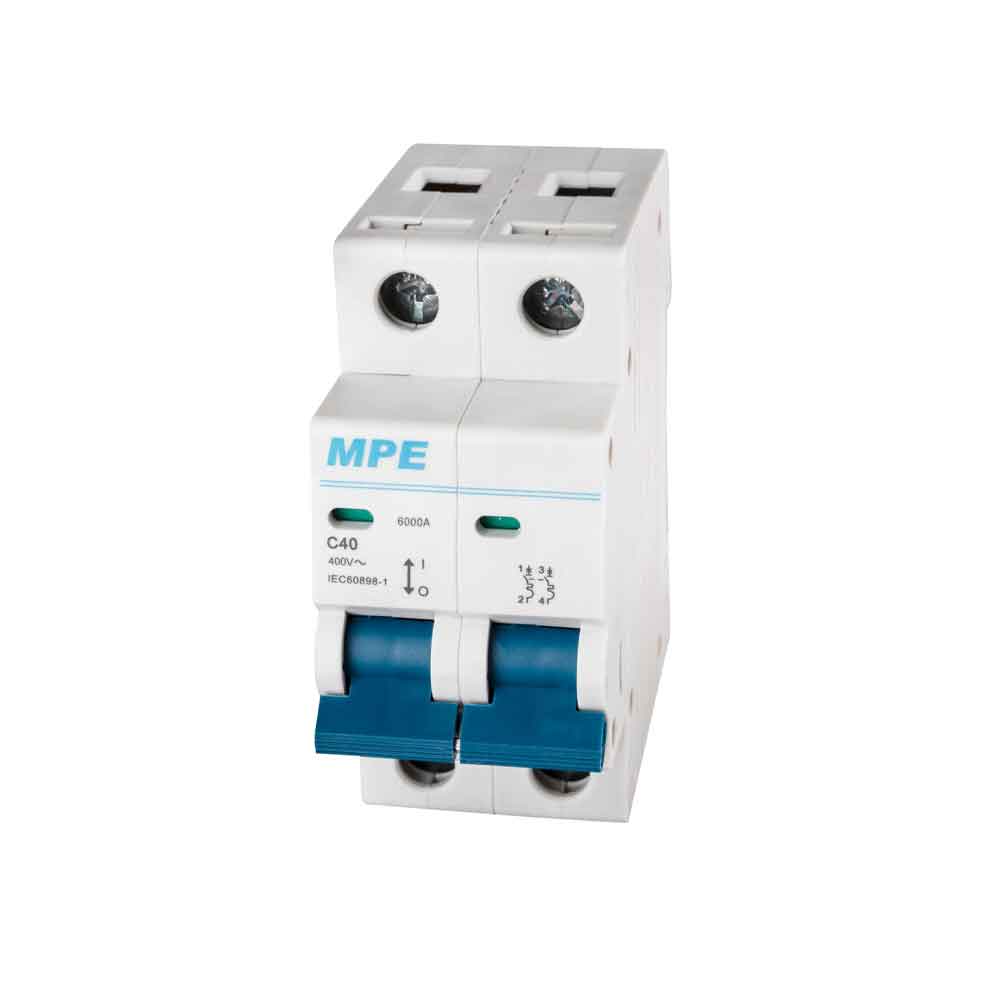

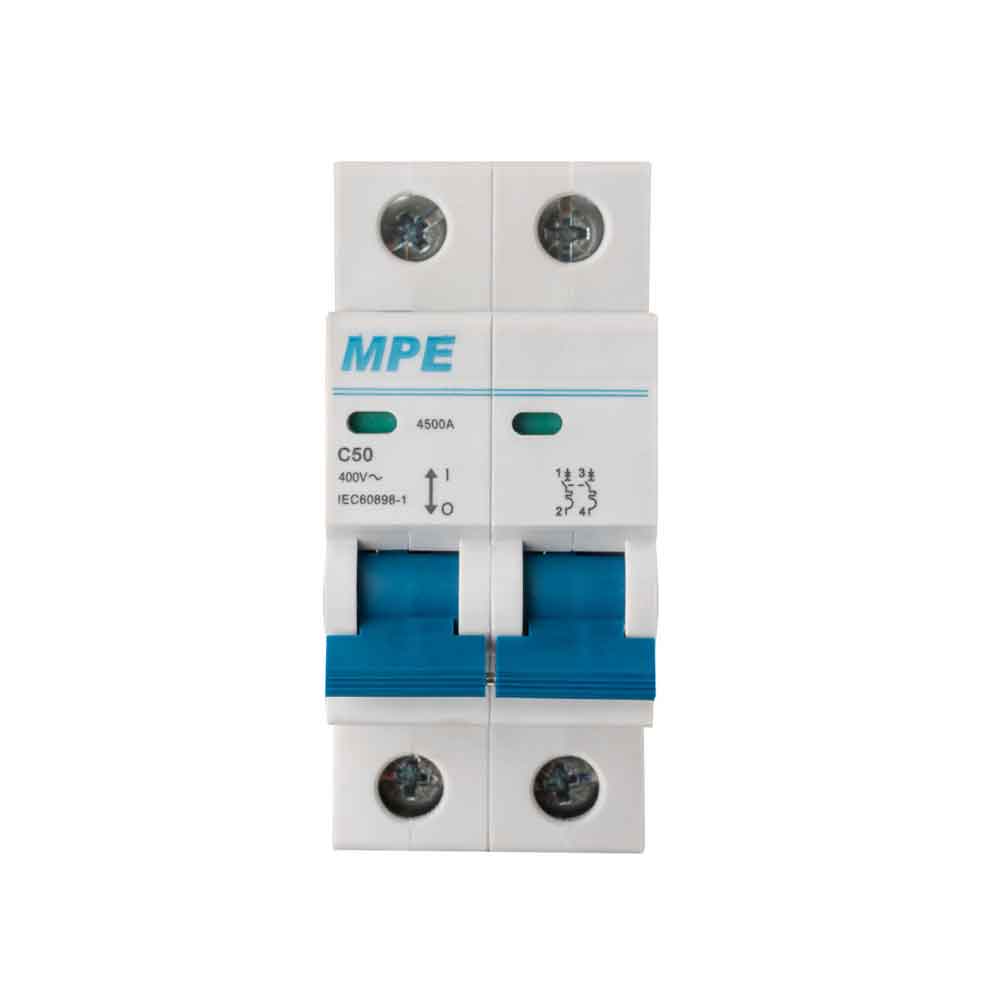

Aptomat 3 pha MCB 4 cực, 50A, 6kA mã MP6-C450

Trong hệ thống điện hiện đại, việc đảm bảo an toàn cho người sử dụng và thiết bị luôn là yếu tố quan trọng hàng đầu. Aptomat (cầu dao tự động) là một trong những thiết bị bảo vệ đóng vai trò then chốt trong việc đảm bảo an toàn điện. Tuy nhiên, không phải ai cũng hiểu rõ cách thức hoạt động và ứng dụng của chúng. Bài viết này sẽ đi sâu phân tích, giúp bạn đọc có cái nhìn tổng quan và lựa chọn thiết bị phù hợp với nhu cầu sử dụng.

Khái niệm

Aptomat (tiếng Nga: Автоматический выключатель), hay còn gọi là cầu dao tự động là thiết bị đóng cắt tự động, có khả năng bảo vệ mạch điện khỏi các sự cố quá tải, ngắn mạch. Thiết bị này hoạt động dựa trên nguyên lý phát hiện dòng điện tăng đột biến, từ đó tác động lên cơ cấu ngắt mạch, đảm bảo an toàn cho hệ thống điện và các thiết bị điện được kết nối.

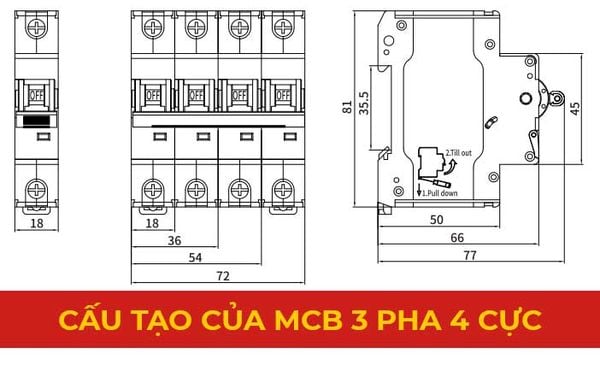

Cấu tạo của MCB 3 pha 4 cực

Vỏ: làm bằng nhựa cách điện, chịu nhiệt và chịu va đập tốt, bảo vệ các bộ phận bên trong khỏi tác động từ môi trường.
Tiếp điểm: làm bằng hợp kim đồng hoặc bạc, có khả năng dẫn điện tốt và chịu được nhiệt độ cao sinh ra do hồ quang điện khi đóng cắt mạch. aptomat 4 cực có 4 tiếp điểm chính, mỗi tiếp điểm điều khiển một dây dẫn (3 pha và 1 trung tính) .
Cơ cấu truyền động: bao gồm tay gạt, lò xo, các móc cài, giúp đóng cắt mạch điện bằng tay.
Bộ phận bảo vệ quá tải: sử dụng tấm bimetal, khi dòng điện quá tải, tấm bimetal sẽ bị nóng lên và uốn cong, làm ngắt mạch điện.

Bộ phận bảo vệ ngắn mạch: sử dụng cuộn dây điện từ, khi dòng điện ngắn mạch tăng đột ngột, cuộn dây sẽ tạo ra từ trường mạnh, tác động lên cơ cấu ngắt mạch.

Buồng dập hồ quang: Khi đóng cắt mạch điện, hồ quang điện sẽ được dẫn vào buồng dập hồ quang để làm nguội và dập tắt, tránh gây cháy nổ.

Nguyên lý hoạt động

Hoạt động dựa trên hai cơ chế chính:

Bảo vệ ngắn mạch: Khi dòng điện vượt quá mức giới hạn, cuộn dây từ sẽ tạo ra lực từ đủ lớn để kéo mở tiếp điểm, ngắt dòng điện.
Bảo vệ quá tải: Khi dòng điện chạy qua aptomat trong thời gian dài vượt quá giá trị định mức, bimetal sẽ nóng lên, uốn cong và tác động vào cơ cấu ngắt mạch.

Phân loại aptomat 3 pha MCB

Theo cấu tạo: Aptomat dạng tép (MCB)
Theo chức năng: Aptomat thường, chỉ có chức năng bảo vệ quá dòng
Theo số cực: 4 cực
Theo số pha: 3 pha
Theo dòng cắt: Dòng cắt thấp (6kA) , thường dùng trong điện dân dụng hoặc công nghiệp nhẹ

Ứng dụng

Bảo vệ quá tải và ngắn mạch cho hệ thống điện 3 pha trong các ứng dụng dân dụng và công nghiệp nhẹ.

Thông số kỹ thuật quan trọng
