Bulong móng chữ J đóng vai trò quan trọng không thể thiếu đối với sự ổn định và an toàn của nhiều công trình. Với thiết kế đặc trưng hình chữ J, loại bulong này mang đến khả năng neo giữ vượt trội, đặc biệt trong các ứng dụng đòi hỏi độ bền cao và khả năng chịu lực lớn.
Từ những công trình dân dụng đơn giản đến các cấu trúc công nghiệp phức tạp, bulong móng chữ J luôn khẳng định vị thế là giải pháp kết nối đáng tin cậy giữa nền móng bê tông và kết cấu phía trên. Tham khảo ngay bài viết dưới đây để có góc nhìn rõ hơn về bulong móng chữ J.
Bulong neo chữ J là gì?

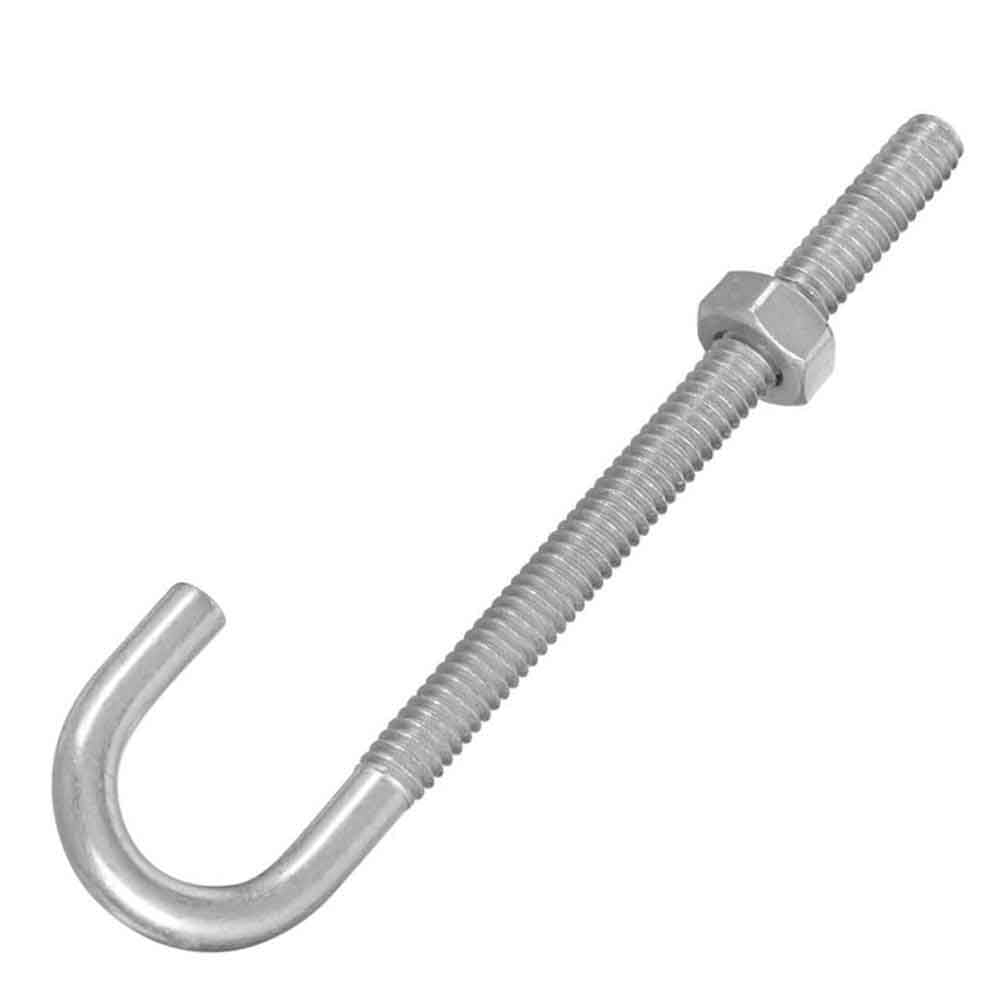

Bulong neo chữ J là một loại bulong neo đặc biệt, có hình dạng tương tự chữ cái "J" với một đầu được uốn cong như móc câu và đầu còn lại được tiện ren. Chức năng chính của nó là tạo ra một liên kết bền vững giữa móng bê tông và các cấu kiện bên trên bằng cách được chôn vào bê tông khi đổ.
Vai trò không thể thiếu trong kết cấu xây dựng

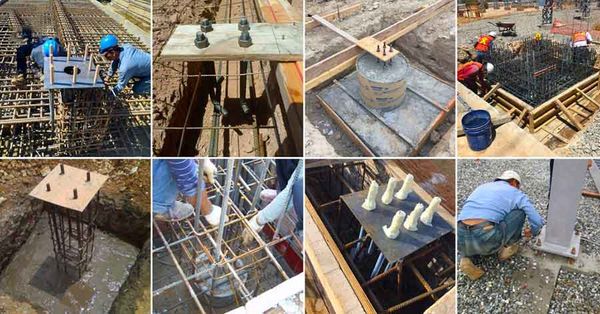

Bulong neo chữ J đóng vai trò là chi tiết trung gian, liên kết phần móng bê tông với các kết cấu chịu lực phía trên như cột thép, chân máy, khung kèo. Chúng truyền tải trọng lực, lực kéo, lực cắt từ kết cấu xuống nền móng, đảm bảo sự ổn định và vững chắc cho toàn bộ công trình.
Tầm quan trọng của bulong neo chữ J không chỉ dừng lại ở chức năng liên kết. Chúng là thành phần chịu lực trực tiếp, ảnh hưởng đến sự an toàn và độ bền của công trình.
Cấu tạo
Cấu tạo cơ bản bao gồm một thanh thép tròn, một đầu được tiện ren để lắp với đai ốc và đầu còn lại được uốn cong tạo hình chữ "J", không có ren. Thông thường, bulong neo chữ J được sử dụng kết hợp với đai ốc (ê cu) và long đền (có thể là long đền tròn, long đền vuông hoặc tấm bản mã).
Công dụng của bu lông móng J

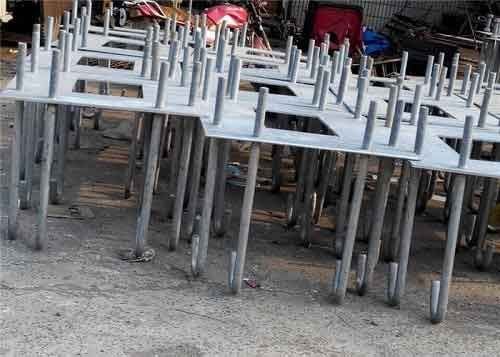

Bulong neo chữ J được ứng dụng rộng rãi trong nhiều lĩnh vực xây dựng và công nghiệp. Ứng dụng chính của chúng là kết nối các tấm đế của cột thép với móng bê tông trong các nhà máy, nhà kho và các kết cấu thép tiền chế. Chúng cũng được sử dụng để cố định các cột đèn chiếu sáng, cột điện và biển báo vào các bệ bê tông. Trong các nhà máy và khu công nghiệp, bulong neo chữ J giúp neo giữ các loại máy móc và thiết bị nặng vào sàn bê tông, giảm rung động và đảm bảo sự ổn định.
Việc sử dụng bulong neo chữ J trong cả các công trình vĩnh cửu (tòa nhà, cầu) và các lắp đặt tạm thời (neo giữ một số loại máy móc) cho thấy rằng sự dễ dàng lắp đặt và độ bền của mối nối khiến chúng trở thành lựa chọn ưu tiên trong nhiều giai đoạn xây dựng và loại dự án.
Thông số kỹ thuật
Sự đa dạng trong các tùy chọn kích thước, chiều dài và bề mặt hoàn thiện cho thấy tính linh hoạt cao của bu lông neo chữ J. Khả năng tùy chỉnh chiều dài ren và chiều dài uốn đặc biệt hữu ích, cho phép điều chỉnh bu lông để đáp ứng các yêu cầu cụ thể về khả năng chịu tải và neo giữ trong nhiều ứng dụng khác nhau. Bảng kích thước chi tiết kích thước được trình bày dưới đây:
| Đường kính (d) | ds (Dung sai) | b (Kích thước) | Dung sai | L1 (Kích thước) | Dung sai |
| M12 | 12 ±0.4 | 35 | ±6 | 56 | ±5 |
| M14 | 14 ±0.4 | 35 | ±6 | 60 | ±5 |
| M16 | 16 ±0.5 | 40 | ±6 | 71 | ±5 |
| M18 | 18 ±0.5 | 45 | ±6 | 80 | ±5 |
| M20 | 20 ±0.5 | 50 | ±8 | 90 | ±5 |
| M22 | 22 ±0.5 | 50 | ±8 | 90 | ±5 |
| M24 | 24 ±0.6 | 80 | ±8 | 100 | ±5 |
| M27 | 27 ±0.6 | 80 | ±8 | 110 | ±5 |
| M30 | 30 ±0.6 | 100 | ±10 | 120 | ±5 |
Một đặc điểm quan trọng của thị trường bulong neo móng nói chung và bulong neo chữ J nói riêng là tính tùy biến cao. Do yêu cầu kỹ thuật đặc thù của mỗi công trình (về kích thước, cấp bền, hình dạng), bulong neo thường không được sản xuất đại trà như các loại bulong tiêu chuẩn khác. Thay vào đó, phần lớn các nhà cung cấp thực hiện gia công bulong neo theo bản vẽ kỹ thuật chi tiết do khách hàng cung cấp.
| Thông số Kỹ thuật | Dải Phổ Biến / Lựa Chọn | Lưu Ý / Sử Dụng Phổ Biến |
| Đường Kính (d) | M12 - M36 | Kích thước lớn hơn dùng cho tải trọng nặng hơn. M20-M30 thường dùng cho nhà thép tiền chế. |
| Chiều Dài Tổng (L) | 100mm - 3000mm | Phụ thuộc vào chiều sâu chôn trong bê tông và phần nhô lên để lắp kết cấu. Thường theo yêu cầu. |
| Chiều Dài Ren (b) | Theo yêu cầu | Cần đủ dài để bắt ecu và siết chặt bản mã. |
| Kích Thước Uốn J (L1) | Theo yêu cầu (Có kích thước tham khảo theo đường kính) | Phần móc câu tạo neo giữ trong bê tông. |
| Vật Liệu | Thép Carbon (CT3, SS400, C45), Thép Hợp Kim (40Cr), Inox (201, 304, 316) | Lựa chọn dựa trên yêu cầu cấp bền và khả năng chống ăn mòn. |
| Cấp Bền | 3.6, 4.6, 4.8, 5.6, 6.6, 8.8, 10.9 | Cấp bền cao (≥8.8) cho tải trọng lớn, nhà cao tầng. |
| Xử Lý Bề Mặt | Mộc (Đen), Mạ Điện Phân, Mạ Kẽm Nhúng Nóng, Inox, Nhuộm Đen | Lựa chọn dựa trên môi trường làm việc (trong nhà, ngoài trời, hóa chất, biển) và yêu cầu chống ăn mòn. |
| Tiêu Chuẩn | DIN, ISO, JIS, TCVN, ASTM (F1554) | Đảm bảo chất lượng và tính tương thích. |

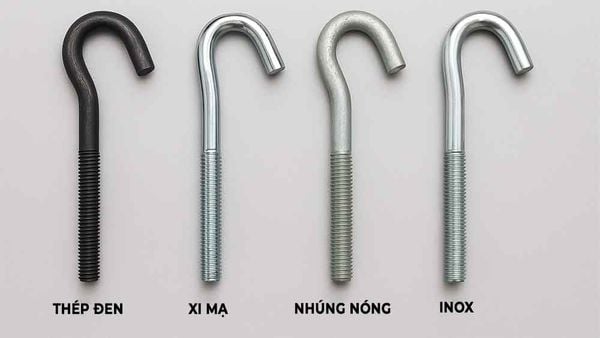

Lớp bảo vệ bề mặt của bu lông neo J
Bu lông neo chữ J có sẵn với nhiều tùy chọn xử lý bề mặt khác nhau, bao gồm thép đen, xi mạ, nhúng nóng, inox. Việc lựa chọn phương pháp xử lý bề mặt thường được quyết định dựa trên điều kiện môi trường nơi bu lông sẽ được sử dụng và yêu cầu về khả năng chống ăn mòn. Ví dụ, mạ kẽm nhúng nóng thường được sử dụng cho các ứng dụng ngoài trời hoặc trong môi trường ẩm ướt để bảo vệ bu lông khỏi bị gỉ sét.
Tiêu chuẩn kĩ thuật sản xuất bulong neo J
Việc tuân thủ các tiêu chuẩn kỹ thuật là vô cùng quan trọng để đảm bảo chất lượng, an toàn và khả năng tương thích của bulong neo chữ J. Tại Việt Nam, tiêu chuẩn quốc gia (TCVN) đóng vai trò quan trọng trong việc quy định các yêu cầu kỹ thuật. TCVN 1916-1995 quy định các yêu cầu kỹ thuật chung cho bulong, vít, vít cấy và đai ốc, trong khi TCVN 5574 liên quan đến thiết kế kết cấu thép và có thể bao gồm các quy định cụ thể cho bulong neo.
DIN (Deutsches Institut für Normung): tiêu chuẩn Đức, thường được sử dụng và tương tự như TCVN. Một số tiêu chuẩn DIN thường thấy như DIN 931, DIN 933 (cho bulong), DIN 934 (cho đai ốc).
JIS (Japanese Industrial Standards): tiêu chuẩn công nghiệp Nhật Bản, bao gồm JIS B1178 và JIS B1186 dành riêng cho bulong neo.
ASTM (American Society for Testing and Materials): tiêu chuẩn của Hiệp hội Vật liệu và Thử nghiệm Hoa Kỳ, đặc biệt là ASTM F1554, là tiêu chuẩn kỹ thuật cho bulong neo được sử dụng để neo trong móng bê tông.
ISO (International Organization for Standardization): tiêu chuẩn quốc tế đảm bảo tính nhất quán trên toàn cầu.
GB (Guobiao): tiêu chuẩn quốc gia của Trung Quốc, đôi khi cũng được tham khảo.

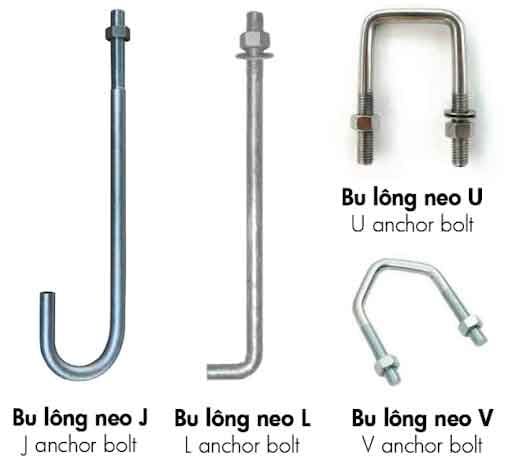

So sánh các loại Bulong neo
| Tính năng | Bulong Neo Chữ J | Bulong Neo Chữ L | Bulong Neo Chữ U | Bulong Neo Chữ I (Thẳng) |
| Hình dạng | Uốn cong hình chữ "J" ở một đầu | Uốn cong 90 độ hình chữ "L" ở một đầu | Uốn cong hình chữ "U" | Thanh thẳng, có ren ở một hoặc cả hai đầu |
| Ứng dụng chính | Kết nối thép với bê tông, tải trọng động | Kết nối thép với bê tông, ứng dụng chung | Neo giữ đường ống, cấu kiện tròn | Kết nối thép với bê tông, dựa vào lực dính hoặc tấm đế |
| Ưu điểm | Chống nhổ tốt, linh hoạt, tốt cho tải trọng động | Chống nhổ tốt, phổ biến cho các ứng dụng chung | Lý tưởng để cố định đường ống và cấu kiện tròn | Hình dạng đơn giản, có thể dễ điều chỉnh hơn |
| Nhược điểm | Khó điều chỉnh sau khi lắp đặt, đòi hỏi vị trí chính xác | Có thể có khả năng chịu tải trọng động kém hơn chữ J | Hạn chế trong các ứng dụng cụ thể (ống, cấu kiện tròn) | Dựa vào lực dính, có thể cần cơ chế neo bổ sung |
Báo giá bulong neo, bulong móng bẻ J
| Quy Cách Chi Tiết | Giá tham khảo (VNĐ) |
| M12x300mm (CB 3.6, Thép Carbon) | 6.000/ Bộ |
| M12x300 - M12x2000 (CB 3.6, Thép Carbon/Hợp kim, Mạ kẽm/Đen) | 5.590 - 37.270 / Bộ |
| M12x300 - M12x2000 (CB 3.6, Thép CT3) | 5.500 - 38.000 / Bộ |
| M12x300 - M12x2000 | 6.000 - 39.000 / Bộ |
| M14x400mm (CB 3.6-5.6, Thép Carbon/Inox, Mạ kẽm/Đen/Nhúng nóng) | 13.000/Bộ |
| M14x300 - M14x2000 (CB 3.6-5.6, Thép Carbon/Inox/Hợp kim, Mạ kẽm/Đen/Nhúng nóng) | 7.610 - 50.730 / Bộ |
| M14x400mm (CB 5.6/6.6, C45, Đen) | 12.276 / Bộ |
| M14x1000mm (CB 5.6/6.6, C45, Đen) | 29.046 / Bộ |
| M14x300 - M14x2000 (CB 3.6, Thép CT3) | 8.500 - 52.000 / Bộ |
| M14x300 - M14x2000 | 7.609 - 50.728 / Cây |
| M16x400mm (CB 3.6-6.6, Thép Carbon/Inox, Mạ kẽm/Đen/Nhúng nóng) | 13.251 / Bộ |
| M16x300 - M16x2000 (CB 3.6-6.6, Thép Carbon/Inox, Mạ kẽm/Đen/Nhúng nóng) | 9.940 - 66.257 / Bộ |
| M16x500mm (CB 3.6, Thép CT3) | 17.000 / Bộ |
| M16x300 - M16x2000 (CB 3.6, Thép CT3) | 11.000 - 68.000 / Bộ |
| M16x300 - M16x2000 | 9.938 - 66.257 / Cây |
| M18x400 - M18x2000 (CB 5.6, Thép SS400) | 36.000 - 181.000 / Bộ |
| M20x800mm (CB 5.6, Thép SS400) | 89.000 / Bộ |
| M20x400 - M20x2000 (CB 5.6, Thép SS400) | 45.000 - 225.000 / Bộ |
| M22x400mm (CB 8.8, S45C, Đen) | 49.980 / Bộ |
| M22x600mm (CB 8.8, S45C, Đen) | 72.970 / Bộ |
| M22x1000mm (CB 8.8, S45C, Đen) | 118.950 / Bộ |
| M22x400 - M22x2000 (CB 5.6, Thép SS400) | 55.000 - 272.000 / Bộ |
| M24x800mm | 52.000 / Bộ |
| M24x400 - M24x2000 (CB 8.8, Thép 40X) | 62.000 - 322.000 / Bộ |
| M30x400 - M30x2000 (CB 6.6, Thép SS400) | 101.000 - 500.500 / Bộ |
| M36x400 - M36x2000 (CB 8.8, Thép 40X) | 127.000 - 554.000 / Bộ |
Lưu ý: Bảng giá này chỉ mang tính minh họa, giá thực tế có thể khác biệt. Cần liên hệ trực tiếp Siêu thị vật tư để có báo giá chính xác.
Bulong neo móng chữ J là một cấu kiện liên kết thiết yếu, đóng vai trò then chốt trong việc đảm bảo sự ổn định, an toàn và tuổi thọ cho các công trình xây dựng, đặc biệt là các kết cấu thép tại Việt Nam.
Việc lựa chọn chính xác các thông số kỹ thuật bulong neo J – bao gồm kích thước (đường kính, chiều dài, chi tiết ren và phần uốn), vật liệu chế tạo (thép carbon, thép hợp kim, inox), cấp bền phù hợp với yêu cầu chịu lực và phương pháp xử lý bề mặt thích hợp với môi trường làm việc – là yếu tố nền tảng.
Liên hệ ngay với Siêu thị vật tư để được tư vấn cụ thể và báo giá chi tiết nhất.
