Cáp đồng Cadisun 3 ruột, bọc cách điện PVC, vỏ bọc PVC - CVV 3x

Điện áp định mức (Uo/U): 300/500V

Nhiệt độ làm việc dài hạn cho phép: 70°C

Tiêu chuẩn áp dụng: TCVN 6610-4/ IEC 60227-4, TCVN 6612/ IEC 60228

200,000₫

Thông tin sản phẩm

Cáp đồng Cadisun CVV 3x là loại cáp điện lực hạ thế được sử dụng phổ biến trong các hệ thống điện dân dụng và công nghiệp. Cáp có cấu tạo gồm 3 ruột dẫn bằng đồng, mỗi ruột được bọc cách điện bằng PVC và vỏ bọc ngoài cùng cũng bằng PVC. Cáp CVV 3x còn được gọi là cáp đồng trục bởi vì tất cả các lớp cáp đều dùng chung một trục hình học, góp phần tạo nên sự ổn định và chất lượng truyền dẫn tín hiệu.

Cấu tạo chi tiết

Ruột dẫn: Làm bằng đồng nguyên chất, gồm nhiều sợi đồng mềm xoắn đồng tâm cấp 2 . Ruột dẫn bằng đồng giúp nâng cao khả năng truyền tải điện, giảm thất thoát điện năng, đồng thời nâng cao độ chịu lực cơ học của dây cáp điện . Số lượng sợi đồng và tiết diện mỗi sợi phụ thuộc vào tiết diện tổng của ruột dẫn.

Lớp cách điện: Làm bằng nhựa PVC (Polyvinyl Clorua) . Lớp cách điện có màu sắc khác nhau để phân biệt các pha (thường là đỏ, vàng, xanh dương) . Độ dày của lớp cách điện phụ thuộc vào điện áp định mức của cáp.
Vỏ bọc: Cũng làm bằng nhựa PVC, có tác dụng bảo vệ lõi cáp khỏi các tác động cơ học và môi trường.

Ngoài 3 thành phần chính trên, cáp CVV 3x có thể có thêm lớp độn bằng PP quấn PET hoặc PVC để tăng cường độ bền cơ học và khả năng chống cháy.

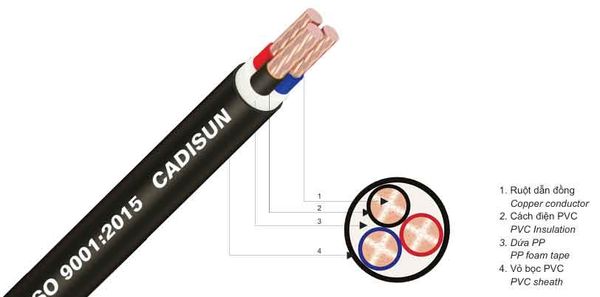

Cấu tạo cáp điện Cadisun 3 lõi CVV

Cấu tạo cáp điện Cadisun 3 lõi

Thông số kỹ thuật

STT	Tên sản phẩm	Số sợi	Đường kính sợi danh nghĩa (mm)	Đường kính ruột dẫn (mm)	Chiều dày cách điện PVC (mm)	Chiều dày vỏ bọc PVC (mm)	Đường kính ngoài gần đúng (mm)	Điện trở một chiều lớn nhất của ruột dẫn ở 20°C (Ω/km)	Khối lượng dây gần đúng (kg/km)	Chiều dài đóng gói (m/lô)	Cỡ lô Roller's size (mm)
1	CVV 3x1.5	7	0.52	≤ 1.7	0.8	1.8	11.8	12.1	183	2000	1000
2	CVV 3x2.5	7	0.67	≤ 2.2	0.8	1.8	12.7	7.41	227	2000	1100
3	CVV 3x4.0	7	0.86	≤ 2.7	1.0	1.8	14.9	4.61	323	2000	1100
4	CVV 3x6.0	7	01.04	≤ 3.3	1.0	1.8	16.2	03.08	407	2000	1300
5	CVV 3x10	7	Compact	3.6 - 4.0	1.0	1.8	17.5	1.83	538	2000	1300
6	CVV 3x16	7	Compact	4.6 - 5.2	1.0	1.8	19.6	1.15	742	2000	1500
7	CVV 3x25	7	Compact	5.6 - 6.5	1.2	1.8	22.6	727	1072	1000	1300
8	CVV 3x35	7	Compact	6.6 - 7.5	1.2	1.8	25.2	524	1400	1000	1300
9	CVV 3x50	7	Compact	7.7 - 8.6	1.4	1.9	28.7	387	1861	1000	1500
10	CVV 3x70	19	Compact	9.3 - 10.2	1.4	2.0	32.7	268	2543	1000	1500
11	CVV 3x95	19	Compact	11.0 - 12.0	1.6	2.2	37.6	193	3443	1000	1800
12	CVV 3x120	19	Compact	12.3 - 13.5	1.6	2.3	40.6	153	4213	1000	1900
13	CVV 3x150	19	Compact	13.7 - 15.0	1.8	2.4	45.1	124	5177	500	1500
14	CVV 3x185	37	Compact	15.3 - 16.8	2.0	2.6	49.7	991	6375	500	1700
15	CVV 3x240	37	Compact	17.6 - 19.2	2.2	2.8	56.4	754	8278	250	1500
16	CVV 3x300	37	Compact	19.7 - 21.6	2.4	3.0	62.2	601	10269	250	1500
17	CVV 3x400	61	Compact	22.3 - 24.6	2.6	3.2	69.5	470	13108	250	1700

Ứng dụng

Hệ thống điện 3 pha: Truyền tải và phân phối điện trong dân dụng (nhà ở, chung cư) và công nghiệp (nhà máy, xí nghiệp).
Lắp đặt cố định: Đi trong máng cáp, thang cáp, ống luồn HDPE, hoặc âm tường, trần, sàn.
Công trình: Phù hợp với các dự án xây dựng như tòa nhà, trường học, bệnh viện,...
Môi trường sử dụng: Thích hợp trong điều kiện khô ráo, được bảo vệ, tránh ánh nắng trực tiếp hoặc hóa chất mạnh.

Cáp CVV 3x là loại cáp điện lực phổ biến và đáng tin cậy, được sử dụng rộng rãi trong các hệ thống điện. Cáp này mang lại sự cân bằng giữa hiệu suất, an toàn và giá cả phải chăng , là lựa chọn phù hợp cho nhiều ứng dụng dân dụng và công nghiệp.

Liên hệ ngay Siêu thị vật tư để được tư vấn và báo giá cụ thể.
