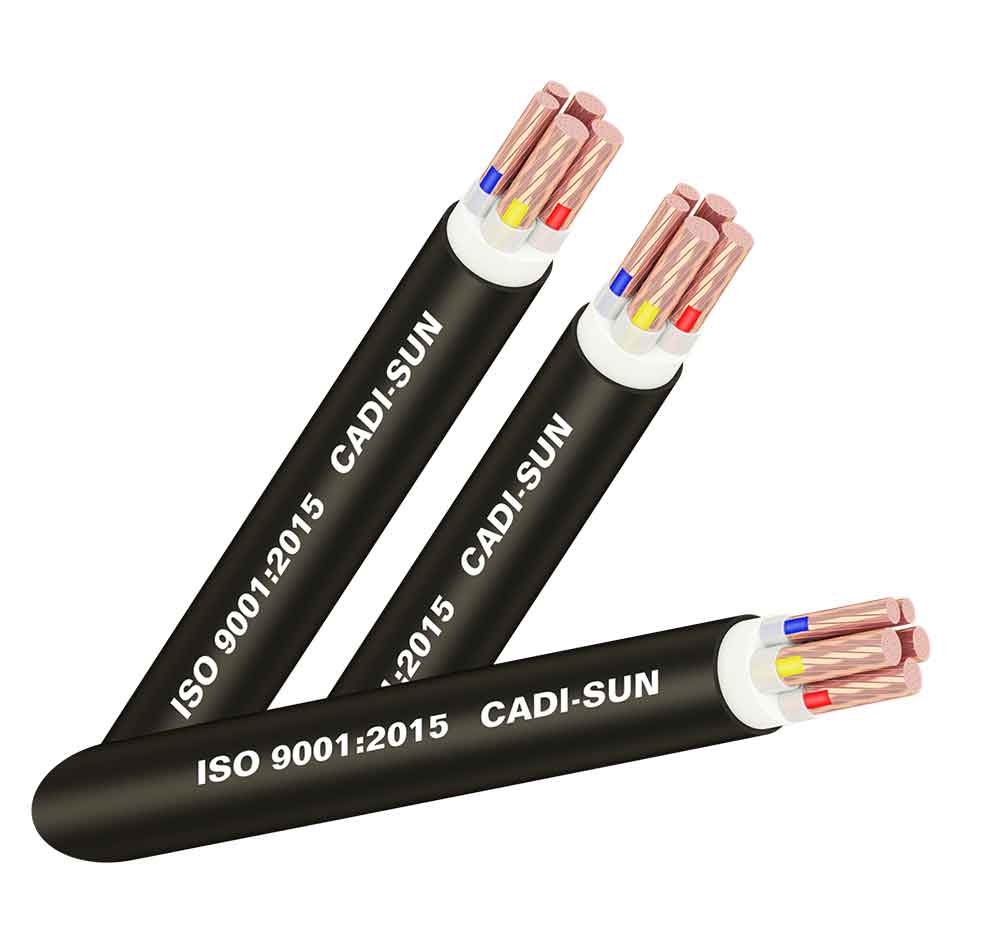

Cáp đồng Cadisun 5 ruột, cách điện XLPE, vỏ bọc PVC - CXV 3x+2x

Cáp đồng Cadisun 5 ruột, cách điện XLPE, vỏ bọc PVC - CXV 3x+2x

Cáp đồng Cadisun 5 ruột CXV 3x+2x là loại cáp điện lực được thiết kế với 5 lõi, trong đó 3 lõi có tiết diện lớn hơn để tải dòng điện và 2 lõi có tiết diện nhỏ hơn thường dùng làm lõi trung tính và lõi tiếp đất. Cáp này thường được sử dụng trong các ứng dụng truyền tải và phân phối điện năng trong các tòa nhà, chung cư, nhà xưởng.

200,000₫

Thông tin sản phẩm

Cáp đồng Cadisun 5 ruột, cách điện XLPE, vỏ bọc PVC - CXV 3x+2x là loại cáp điện lực hạ thế do Công ty Cổ phần Dây Cáp Điện Thượng Đình (CADI-SUN) sản xuất. Cáp được thiết kế với 5 lõi, với nhiều cấu hình khác nhau, ví dụ như 3 lõi dẫn điện chính, 1 lõi trung tính và 1 lõi tiếp đất. Lõi dẫn điện được làm bằng đồng có độ tinh khiết cao, đảm bảo khả năng dẫn điện tốt. Lớp cách điện XLPE (Cross-linked polyethylene) có khả năng chịu nhiệt và cách điện cao, giúp cáp hoạt động ổn định trong môi trường khắc nghiệt. Vỏ bọc PVC (Polyvinyl chloride) bảo vệ cáp khỏi các tác động cơ học và môi trường.

Cấu tạo

Cáp đồng Cadisun 5 ruột CXV 3x+2x là loại cáp điện lực được thiết kế với 5 lõi, trong đó 3 lõi có tiết diện lớn hơn để tải dòng điện và 2 lõi có tiết diện nhỏ hơn thường dùng làm lõi trung tính và lõi tiếp đất. Cáp này thường được sử dụng trong các ứng dụng truyền tải và phân phối điện năng trong các tòa nhà, chung cư, nhà xưởng.

  1. Ruột dẫn: Làm bằng đồng 99,99% độ tinh khiết, được bện tròn hoặc bện tròn có ép nén cấp 2. Có thể có màn chắn ruột dẫn hoặc không có.

  2. Lớp cách điện: Sử dụng vật liệu XLPE (Polyethylene liên kết ngang) có khả năng chịu nhiệt độ cao (90 độ C) và cách điện tốt. XLPE có nhiều ưu điểm như tổn thất điện môi thấp, dễ dàng lắp đặt, bán kính uốn cong nhỏ và trọng lượng nhẹ. Ngoài ra, XLPE còn có ưu điểm là không chứa dầu, do đó không cần phải xem xét tuyến đường khi lắp đặt.

  3. Lớp độn: Điền đầy bằng PP quấn PET hoặc PVC

  4. Vỏ bọc: Làm bằng nhựa PVC, có tác dụng bảo vệ lớp cách điện và ruột dẫn khỏi các tác động từ môi trường bên ngoài.

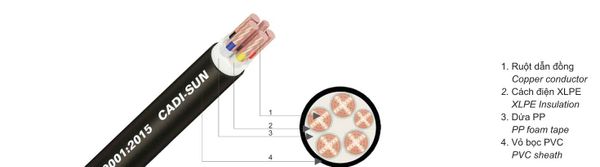

Cấu tạo cáp điện Cadisun 5 lõi CXV

Cấu tạo cáp điện Cadisun 5 lõi CXV

Đối với cáp có giáp bảo vệ, nếu không sử dụng lớp màn chắn thì có thể thay thế bằng một lớp bọc PVC. Trong trường hợp lớp màn chắn kim loại và lớp giáp bảo vệ được làm từ những kim loại khác nhau thì lớp bọc bằng PVC có tác dụng ngăn cách giữa những vật liệu kim loại này. Để tăng tính chịu va đập, chống chuột gặm nhấm, bảo vệ cáp, nhà sản xuất Cadisun thường có các loại cáp có giáp bảo vệ bằng thép.

Đặc tính kỹ thuật

  1. Tiết diện dây dẫn: Từ 0,75 mm2 đến 800 mm2

  2. Điện áp định mức: 0,6/1 kV

  3. Nhiệt độ làm việc dài hạn cho phép: 90°C

  4. Nhiệt độ làm việc tiêu chuẩn: 70°C (đối với cách điện PVC)

  5. Nhiệt độ cực đại cho phép khi ngắn mạch (không quá 5 giây): 250°C

  6. Điện trở DC tối đa ở 20°C: Thay đổi theo tiết diện, ví dụ: 0.0754 ohm/km đối với tiết diện 240 mm2

  7. Vật liệu cách điện: XLPE

  8. Vật liệu vỏ bọc: PVC

  9. Kiểu ruột dẫn: Bện tròn hoặc bện tròn có ép chặt cấp 2

  10. Dạng mẫu mã: Hình tròn

  11. Quy cách đóng gói: Đóng lô hoặc đóng cuộn theo yêu cầu của khách hàng

Tiêu chuẩn kĩ thuật

Cáp đồng Cadisun CXV 3x+2x được sản xuất theo tiêu chuẩn TCVN 5935-1/IEC 60502-1, đảm bảo chất lượng và an toàn cho người sử dụng. Cadisun sử dụng nguồn nguyên liệu sạch, nhập khẩu trực tiếp từ nước ngoài với hàm lượng tinh chất đồng Cathode đạt 99,99%.  Hệ thống dây chuyền sản xuất hiện đại được đầu tư đồng bộ, áp dụng công nghệ tiên tiến từ các nước phát triển như Đức, Pháp, Anh, Áo, Nhật Bản, Hàn Quốc.

Thông số kỹ thuật

STTTên sản phẩmPha - Số sợiPha - ĐK sợi danh nghĩaPha - ĐK ruột dẫnTrung tính - Số sợiTrung tính - ĐK sợi danh nghĩaTrung tính - ĐK ruột dẫnChiều dày cách điện XLPE (Pha/Trung tính)Chiều dày vỏ bọc PVCĐK dây gần đúngĐiện trở một chiều lớn nhất của ruột dẫn ở 20°C (Pha/Trung tính)KL dây gần đúng

Chiều dài đóng gói

1CXV 4x2.5+1x1.570.67≤2.270.52≤1.70.7/0.71.814.87.41/12.12932000
2CXV 4x4.0+1x2.570.86≤2.770.67≤2.20.7/0.71.816.44.61/7.413922000
3CXV 4x6.0+1x4.0701.04≤3.370.86≤2.70.7/0.71.818.23.08/4.615152000
4CXV 4x10+1x6.07Compact3.6-4.0701.04≤3.30.7/0.71.820.01.83/3.087101000
5CXV 4x16+1x107Compact4.6-5.27Compact3.6-4.00.7/0.71.822.61.15/1.8310081000
6CXV 4x25+1x167Compact5.6-6.57Compact4.6-5.20.9/0.71.826.60.727/1.1514911000
7CXV 4x35+1x167Compact6.6-7.57Compact4.6-5.20.9/0.71.929.00.524/1.1518901000
8CXV 4x35+1x257Compact6.6-7.57Compact5.6-6.50.9/0.91.930.40.524/0.72720201000
9CXV 4x50+1x257Compact7.7-8.67Compact5.6-6.51.0/0.92.033.20.387/0.72725591000
10CXV 4x50+1x357Compact7.7-8.67Compact6.6-7.51.0/0.92.134.50.387/0.52426831000
11CXV 4x70+1x3519Compact9.3-10.27Compact6.6-7.51.1/0.92.238.60.268/0.52435481000
12CXV 4x70+1x5019Compact9.3-10.27Compact7.7-8.61.1/1.02.239.90.268/0.38737151000
13CXV 4x95+1x5019Compact11.0-12.07Compact7.7-8.61.1/1.02.443.70.193/0.38747921000
14CXV 4x95+1x7019Compact11.0-12.019Compact9.3-10.21.1/1.12.445.60.193/0.26850341000
15CXV 4x120+1x7019Compact12.3-13.519Compact9.3-10.21.2/1.12.548.80.153/0.2686030500
16CXV 4x120+1x9519Compact12.3-13.519Compact11.0-12.01.2/1.12.650.70.153/0.1936367500
17CXV 4x150+1x7019Compact13.7-15.019Compact9.3-10.21.4/1.12.753.20.124/0.2687260500
18CXV 4x150+1x9519Compact13.7-15.019Compact11.0-12.01.4/1.12.754.90.124/0.1937582500
19CXV 4x150+1x12019Compact13.7-15.019Compact12.3-13.51.4/1.22.856.60.124/0.1537870500
20CXV 4x185+1x9537Compact15.3-16.819Compact11.0-12.01.6/1.12.959.20.0991/0.1939043500

Ứng dụng

Cáp đồng 5 ruột Cadisun CXV 3x+2x được sử dụng rộng rãi trong các ứng dụng truyền tải và phân phối điện năng trong dân dụng và công nghiệp. Cụ thể, loại cáp này thường được sử dụng cho:

  1. Hệ thống điện trong các tòa nhà, chung cư, nhà xưởng.

  2. Lắp đặt trong thang máng cáp, ống đi trên hoặc trong tường.

  3. Kết nối nguồn điện đến các thiết bị, máy móc, động cơ và nguồn cấp.

  4. Sử dụng trong các công trình thủy điện.

Cáp CXV có thể làm việc ở nhiệt độ môi trường lên tới 50 độ C. Khi lựa chọn cáp CXV, cần xem xét đến khả năng chịu tải dòng điện của cáp để đảm bảo an toàn cho hệ thống điện. Ngoài ra, cần lựa chọn loại vỏ bọc phù hợp với môi trường lắp đặt, chẳng hạn như vỏ bọc chống thấm nước cho cáp chôn ngầm hoặc vỏ bọc chống cháy cho cáp đi trong tường.

Cáp đồng Cadisun 5 ruột, bọc cách điện XLPE, vỏ bọc PVC - CXV 3x+2x là một sản phẩm chất lượng cao, an toàn và đáng tin cậy, đáp ứng được nhu cầu sử dụng trong các công trình dân dụng và công nghiệp. Với khả năng chịu nhiệt, cách điện và độ bền cơ học tốt, cáp CXV là sự lựa chọn tối ưu cho hệ thống điện, đảm bảo tính thẩm mỹ và an toàn cho công trình. Cáp CXV được sản xuất theo tiêu chuẩn quốc tế và Việt Nam, sử dụng nguyên liệu chất lượng cao và công nghệ sản xuất hiện đại, mang đến hiệu suất truyền tải điện năng vượt trội.
