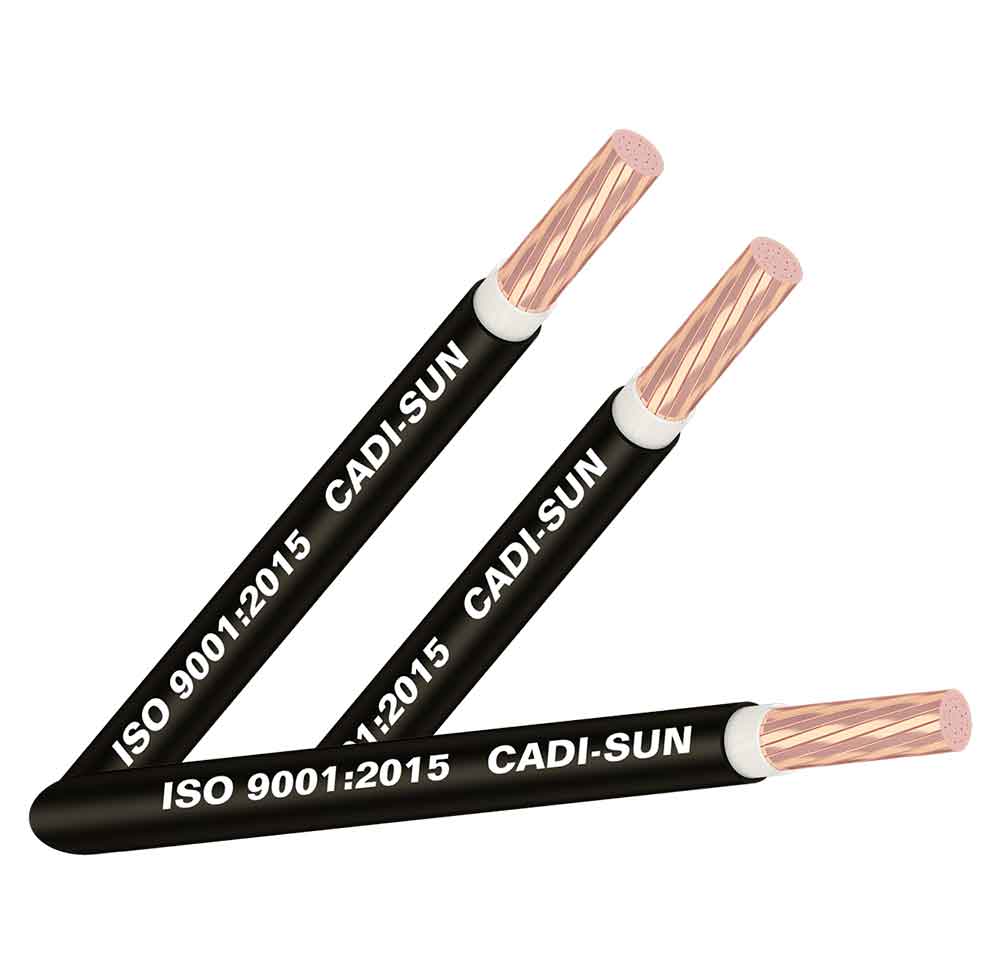

Cáp đồng đơn Cadisun bọc cách điện PVC, vỏ bọc PVC - CVV 1x

Cáp đồng đơn bọc cách điện PVC, vỏ bọc PVC – CVV 1X là loại cáp điện không thể thiếu trong hệ thống điện của các hộ gia đình và doanh nghiệp hiện đại. Với cấu tạo đơn giản, gồm lõi dẫn bằng đồng, lớp cách điện bằng PVC và vỏ bọc ngoài cùng cũng bằng PVC , CVV 1X mang đến nhiều ưu điểm như giá thành rẻ, dễ dàng lắp đặt và bảo trì . Khả năng dẫn điện tốt cùng với lớp vỏ bọc cách điện an toàn giúp CVV 1X được ứng dụng rộng rãi trong các công trình dân dụng, công nghiệp và nông nghiệp.

Cấu tạo

Cáp CVV 1X có cấu tạo gồm 3 phần chính :

1. Ruột dẫn: Làm bằng đồng nguyên chất, gồm nhiều sợi đồng mềm xoắn đồng tâm

2. Lớp cách điện: Làm bằng nhựa PVC (Polyvinyl chloride)

3. Vỏ bọc: Cũng được làm bằng nhựa PVC

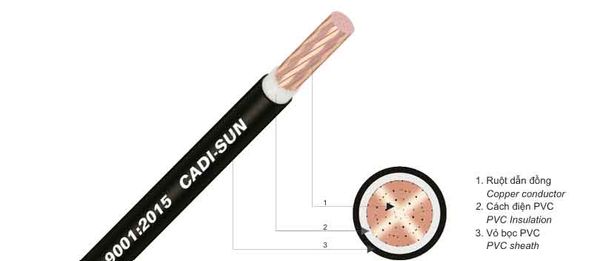

Cấu tạo cáp điện Cadisun CVV

Cấu tạo này giúp cáp CVV 1X có những ưu điểm sau:

1. Hiệu suất ổn định: Ruột dẫn bằng đồng nguyên chất đảm bảo khả năng dẫn điện cao và ổn định.

2. Độ bền cao: Lớp cách điện và vỏ bọc bằng PVC bảo vệ lõi dẫn khỏi tác động của môi trường.

3. Tính linh hoạt: Dễ dàng uốn cong và lắp đặt ở những không gian hạn chế

Thông số kỹ thuật

Cáp CVV 1X được sản xuất theo tiêu chuẩn TCVN 5935-1/ IEC 60502-1 và TCVN 6612/ IEC 60228, với các thông số kỹ thuật cơ bản như sau:

STT	Tên sản phẩm	Số sợi	Đường kính sợi danh nghĩa (mm)	Đường kính ruột dẫn (mm)	Chiều dày cách điện PVC (mm)	Chiều dày vỏ bọc PVC (mm)	Đường kính ngoài gần đúng (mm)	Điện trở một chiều lớn nhất của ruột dẫn ở 20°C (Ω/km)	Khối lượng dây gần đúng (kg/km)	Chiều dài đóng gói (m/lô)	Cỡ lô (mm)
1	CVV 1x1.5	7	0.52	≤ 1.7	0.8	1.4	6.1	12.1	56	100	Cuộn
2	CVV 1x2.5	7	0.67	≤ 2.2	0.8	1.4	6.5	7.41	70	100	Cuộn
3	CVV 1x4.0	7	0.86	≤ 2.7	1.0	1.4	7.5	4.61	98	100	Cuộn
4	CVV 1x6.0	7	01.04	≤ 3.3	1.0	1.4	8.1	03.08	124	100	Cuộn
5	CVV 1x10	7	Compact	3.6 - 4.0	1.0	1.4	8.7	1.83	165	100	Cuộn
6	CVV 1x16	7	Compact	4.6 - 5.2	1.0	1.4	9.7	1.15	228	100	Cuộn
7	CVV 1x25	7	Compact	5.6 - 6.5	1.2	1.4	11.1	727	331	100	Cuộn
8	CVV 1x35	7	Compact	6.6 - 7.5	1.2	1.4	12.2	524	430	2000	1000
9	CVV 1x50	7	Compact	7.7 - 8.6	1.4	1.4	13.7	387	569	2000	1100
10	CVV 1x70	19	Compact	9.3 - 10.2	1.4	1.4	15.4	268	775	2000	1300
11	CVV 1x95	19	Compact	11.0 - 12.0	1.6	1.5	17.7	193	1057	2000	1300
12	CVV 1x120	19	Compact	12.3 - 13.5	1.6	1.6	19.2	153	1302	1000	1100
13	CVV 1x150	19	Compact	13.7 - 15.0	1.8	1.6	21.2	124	1601	1000	1200
14	CVV 1x185	37	Compact	15.3 - 16.8	2.0	1.7	23.3	991	1970	1000	1300
15	CVV 1x240	37	Compact	17.6 - 19.2	2.2	1.8	26.4	754	2568	1000	1400
16	CVV 1x300	37	Compact	19.7 - 21.6	2.4	1.9	29.1	601	3189	1000	1500
17	CVV 1x400	61	Compact	22.3 - 24.6	2.6	2.0	32.5	470	4075	500	1300
18	CVV 1x500	61	Compact	25.3 - 27.6	2.8	2.1	36.3	366	5117	500	1400
19	CVV 1x630	61	Compact	28.7 - 32.5	2.8	2.3	40.5	283	6531	500	1500
20	CVV 1x800	61	Compact	≈ 34	2.8	2.4	44.6	221	8235	500	1500

Cách điện: PVC. Chữ "V" trong ký hiệu CVV đại diện cho vật liệu cách điện PVC.
Vỏ bọc: PVC. Chữ "V" thứ hai trong ký hiệu CVV cũng đại diện cho vật liệu vỏ bọc PVC.
Điện áp danh định: 0.6/1 kV .
Nhiệt độ làm việc dài hạn cho phép: 70°C , tối đa 90°C .
Nhiệt độ cực đại cho phép khi ngắn mạch (không quá 5 giây): 140°C với tiết diện lớn hơn 300mm2, 160°C với tiết diện nhỏ hơn hoặc bằng 300mm2 .
Phạm vi nhiệt độ hoạt động: -15°C đến +80°C đối với ứng dụng chuyển động, -40°C đến +80°C đối với lắp đặt cố định .

Ứng dụng

1. Hệ thống điện dân dụng: Lắp đặt cố định trên tường, trên trần, trên sàn, hoặc âm trong tường, trong trần, trong sàn. Lớp vỏ bọc PVC có khả năng chống nước, giúp cáp CVV 1X phù hợp cho cả ứng dụng trong nhà và ngoài trời.

2. Hệ thống điện công nghiệp: Kết nối thiết bị điện công nghiệp, truyền tải điện năng trong nhà máy, xí nghiệp.

3. Hệ thống chiếu sáng: Cấp nguồn cho hệ thống đèn chiếu sáng.

4. Hạ tầng điện và năng lượng: Kết nối các máy biến áp, hệ thống điều khiển và tự động hóa .

5. Tự động hóa: Kết nối các bộ điều khiển PLC, thiết bị đo lường và kiểm soát, truyền tải dữ liệu từ các thiết bị cảm biến.

6. Truyền tải tín hiệu: Sử dụng làm đường truyền cho tín hiệu vô tuyến, kết nối thiết bị thu phát sóng vô tuyến và ăng ten. Kết nối mạng máy tính, cáp truyền hình.
