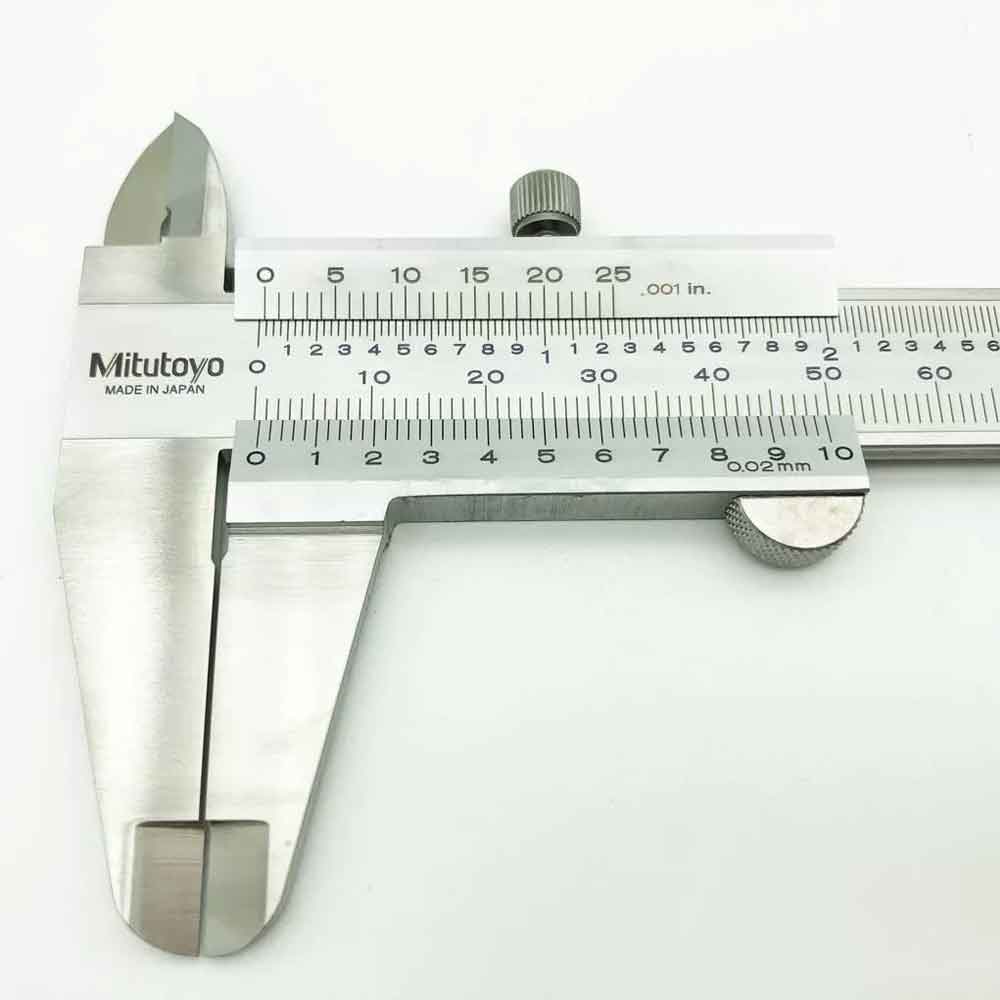

Thước kẹp cơ khí Mitutoyo 530-312

Mitutoyo 530-312 được xác định cụ thể là "Thước kẹp vernier tiêu chuẩn độ chính xác cao Series 530". Đây là một sản phẩm cốt lõi trong dòng dụng cụ đo lường cơ khí chính xác của Mitutoyo. Mục đích chính của nó là đo chính xác bốn kích thước cơ bản: đường kính ngoài (OD), đường kính trong (ID), chiều sâu và bậc của các vật thể và thành phần khác nhau. Khả năng đa chức năng này biến nó thành một công cụ không thể thiếu cho việc kiểm tra kích thước tổng quát.

Thông số kỹ thuật

Cách sử dụng thước kẹp

Trước khi đo: Đóng hoàn toàn các hàm và kiểm tra xem vạch 0 trên thang Vernier có thẳng hàng với vạch 0 trên thang chính không. Nếu không, ghi lại sai số 0 để điều chỉnh sau. Xoay vít khóa ngược chiều kim đồng hồ để hàm trượt di chuyển tự do.

Cách đọc thông số:

Thước kẹp có thang đo hệ mét (mm) và hệ inch.

• Bước 1: Đọc thang chính (Main Scale Reading - MSR): Đọc giá trị trên thang chính mà vạch 0 của thang Vernier đã vượt qua.

• Bước 2: Đọc thang Vernier (Vernier Scale Reading - VSR): Tìm vạch trên thang Vernier thẳng hàng hoàn hảo với bất kỳ vạch nào trên thang chính. Nhân số vạch này với độ phân giải của thước kẹp (0.02 mm hoặc 0.001 inch).

• Bước 3: Tính tổng: Cộng MSR và VSR. Điều chỉnh sai số 0 nếu có (trừ sai số dương, cộng sai số âm).
